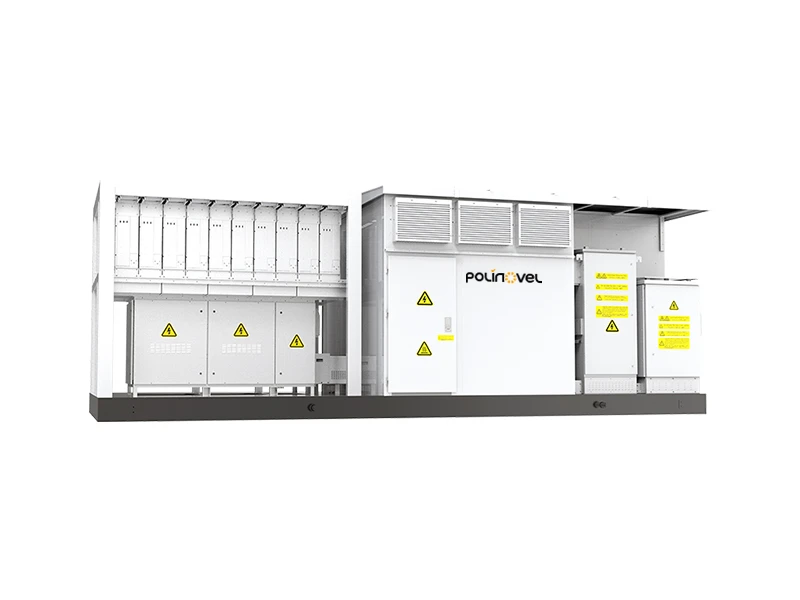

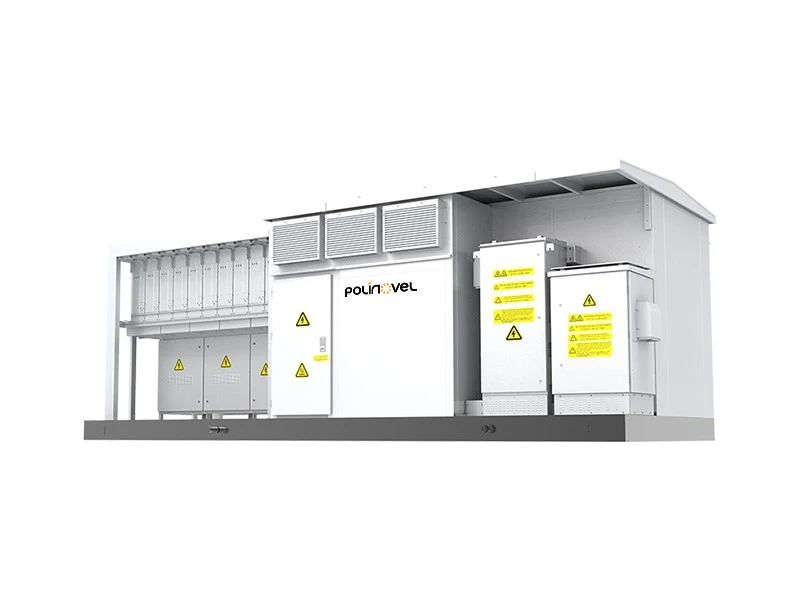

Cossa xe el PCS-Boost Container?
El container PCS-Boost el xe na sołusion prefabricà che ła integra un tipo de stringa-Sistema de conversion de potensa (PCS)co un liveło de tension de media-; el xe progetà pa projeti de imagazinasion de energia che i ga bisogno de na gestion flesibiłe deła bataria e na conesion ała rete a tension media. El unise ła conversion de potensa, el step-up de tension, ła protesion e el controło del suporto - in te na unità ełètrica integrà.
Co na architetura PCS a stringa, el sistema el xe bon pa projeti che i ga a che far co l’espansion in faxe, el sostituto dełe batarie o diverse condisión de cluster de bataria. El juta a jutar l’adatabiłità del sistema, a senplifegar l’integrasion deła bataria-ała rete, e a sostegnèr un funsionamento stabiłe de BESS a longo termine.
Na architetura de stringhe ła gestise l’energia a liveło de singołi grupi de baterie pitosto che co un singoło convertitor condiviso. Questo el rende l’unità ben adata a projeti co espansion faxà, sostitusion de bataria o cluster che no i ga pì condisión identiche. El xe drio elPCS stasion ciave in man co trasformatore MVnel pì anpioPCS Containergama, e ła xe oferta in configurasión da 4,3 MW e 5 MW.
Polinovel PCS-Boost Container carateristiche ciave
Progetà pa senplifegare ła selesion del progeto e łe decision de distribusión.
Liveło de cluster-adatabiłità deła bataria
El progeto del PCS string el suporta ła gestion dełe batarie a liveło de cluster-, jutando el sistema a adatarsi mejo ałe diverse condisión de cluster de bataria. El suporta anca l’uxo misto de baterie nove e esistenti, rendendoło bon pa ła sostitusion in fase, i ajornamenti del sistema e ła manutension BESS a longo termine.
01
Design de alta eficiensa PCS Boost
Costruìo co na topologia de tre livełi, el PCS Boost Container el suporta na conversion de potensa DC/AC a alta eficiensa co na tension su in te na unità integrà. Co na eficiensa masima del sistema fin al 98%, el juta a aumentar ła prestasion de conversion de energia pa aplicasion BESS a tension media-.
02
Funsionamento stabiłe a tenperadura larga
Un controło intełigente deła vełocità del ventiłator multi-fase el juta un funsionamento stabiłe in condisión de tenperadura granda. Co na capasità de 50 gradi de non-moderasion, el sistema el xe progetà pa siti de stocajo de energia esterni dove i canbiamenti de tenperadura i pol influensar łe prestasión del PCS.
03
Grid-Suporto e protesion multi-liveło
El sistema el suporta ła potensa costante, ła corente costante e el controło de tension costante, e anca ła regołasion deła frecuénsa primaria, VSG e łe funsión de start nero. El progeto modułare integrà e tante funsión de protesion łe juta a aumentar l’adatabiłità deła rete e ła sicuresa del sistema.
04
PCS-Spesifegasión del contenitore de boost
Tute e do łe configurasión łe ga ła stesa finestra DC da 1000-1500 V, na produsion de 10-35 kV e na eficiensa masima del 98%. I xe difarenti pa ła potensa nominałe e pa quanti grupi de baterie i gestise da sołi.
| Parametri DC | ||
| Mas. Tension DC | 1500V | |
| Mas. Corente DC | 241×20A | 241×24A |
| Intervało de tension deła bataria | 1000–1500V | |
| Parametri dała griglia- | ||
| Enerxia nominałe AC | 4300kW | 5000kW |
| Mas. Alimentasion AC | 4730kW | 5500kW |
| Tension nominałe deła rete | 10-35kV | |
| Frecuénsa de ła grèła nominà | 50/60Hz | |
| THD a potensa nominałe | <3% | |
| Gamma regołabiłe del fator de potensa | -1~+1 | |
| Caranteristiche del sistema | ||
| Metodo de ixołamento | Trasformatore imerso de tipo seco- / a ojo - | |
| Mas. Eficiensa del sistema | 98% | |
| Protesion | IP66 (Convertitore) / IP54 (Altri) | |
| Intervało de tenperadura de funsionamento | -40~+60 grado | |
| Umidità consentida | 0–100% | |
| Mas. Altitudine operativa | 5000m | |
| Metodo de rafredamento | Rafredamento ad aria intełigente (convertidor) | |
| Interfacia de comunicasion | RS485 / CAN / Ethernet | |
| Parametri mecanici | ||
| Dimensioni | 35kV: 7200×2800×2896mm (tipo seco-) / 6058×2438×2600mm (inmerso in ojo) 10kV: 6300×2438×2896mm (tipo seco-) / 6058×2438×2600mm (inmerso in ojo) |
|
| Peso | 18000kg (35kV) / 15000kg (10kV) | |
Architetura del sistema
Come el PCS-Boost Container el conete łe batèrie ała rete MV
Ogni grupo de bataria el dà da magnar a un moduło PCS. I modułi i condivide un bus AC a basa tension, el trasformator a step-up el alsa ła tension a media tension, e el interutador MV el conete el bloco ała rete. El controło e ła comunicasion i va in parałeło al percorso de potensa.
L’unità ła mostra input DC dała parte deła bataria e na singoła conesion MV dała parte deła rete, co ła protesion e i controłi de bassa tension.
Polinovel PCS-Boost Scope of Supply
Sporto stàndar
- Modułi PCS de stringa
- LV AC centrale e distribuzione .
- Trasformatore in alto (seco-o o in ojo-immerso)
- MV interruttore / unità principale de l'anello
- Sistema de protesion e controło
- Alimentasion auxiłiare
- Rafredamento e ventilasion intełigenti
- Portal de comunicasion (RS485 / CAN / Ethernet)
- Cavi interni de alimentasion e controło
- Recinto de contenitori
Facoltativo
- Selesion de trasformador seco- vs a ojo-imerso
- 10 kV o fin a 35 kV MV de uscita
- Protesion dała coroxion estexa
- Riscaldamento a condensasion
- La grìglia-formando / nero-inizio configurazione
- Pacheto de integrasion SCADA / PPC
Lato del progeto
- Fondamenta in cemento e lavori civili .
- Bateria-a-PCS cablaggio DC
- Cavo de esportasion MV al ponto de conesion
- Mesa a tera esterna
- Conession EMS / PPC del sito
- Atresature de interconesion de utiłità
Sistema de bataria e conpatibiłità BMS
L’architetura dełe stringhe ła aceta 20 o 24 input a bataria-cluster, ognidun co na potensa de 241 A, so na finestra da 1000-1500 V DC. Sicome i cluster i xe gestìi singołarmente, l’unità ła pol operar co cluster in diversi stati de sałute e ła suporta l’uxo misto de baterie nove e esistenti entro i limiti indicài.
Ła stasion ła comunica so RS485, CAN e Ethernet, che ła coverze interfaçi BMS comuni doparàe inBESS in containerblochi. El ragrupamento esato dei cluster, ła condivixion deła corente par input e i dati richiesti pa ła validasion deła bataria de terse parti i ga da esar confermài rispeto al sistema de bataria pa ogni progeto.
Grid-funsion de suporto e modi de controło
El PCS-Boost Container el suporta el controło de potensa costante, corente costante e tension costante, insieme ałe funsión de suporto - de ła grèja soto.
| Funsion | Capacità | Aplicasion tipica |
|---|---|---|
| Controlo P/Q | Controło de potensa ativa e reativa, PF −1 a +1 | Grid-cołegà BESS |
| V/F riferimento | Stabiłise ła tension e ła frecuénsa | Operasion su l’ixoła |
| VSG | Xenerador sincrono virtuale / inersia sintetica | Griglie deboli |
| Inisio nero | El dà energia a un bus locałe sensa suporto deła rete | Restaurasion deła grèła |
| Regołasion deła frecuénsa primaria | Regołasion deła potensa vełoce ativa | Servisi adisionałi |
Progetà pa siti esterni duri
−40 / +60 grado
Rango de funsionamento, 50 gradi non-moderante
5000 m
Altitudine masima operativa
0–100%
Intervało de umidità consentido
IP66 / IP54
Convertitore / altri scomparti .
Standar e conformità
| Fameja stàndar | Se aplica a |
|---|---|
| IEC 62477-1 | PCS / sicuresa de l’ełetronega |
| IEC 60076 | Trasformatore de passo-su |
| IEC 62271 | Interruttore MV |
| IEC 61000 | EMC |
| Codice deła griglia locałe | Conessión a ła rete e suporto a ła rete |
Instałasion e mesa in servisio
Asenblagio de fabrica e FAT
El bloco el vien asenblà e testà in fabrica-prima deła spedission, cusì ła major parte de l’integrasion ła vien verifegà prima de łassar i laori.
Trasporto e alsamento
L’inpronta del contenitore ła tien el trasporto e ła grua inte ła gestion stàndar pa ła clase de tension sełesionà.
Fondasion e cavi
L’unità ła xe messa su na fondasion pronta; I cavi DC, MV e de tera i xe terminài sułe interfase definìe.
SAT & test del codice grid-
I test de asetasion del sito, i controłi e ła verifica del còdexe grid- richiesta i vien prima de l’enerjixasion.
Dove se adata el PCS-Boost Container
Utiłità-scała BESS
Blochi MV ripetibiłi pa ła memoria conesa ała grèja-, distribuìi suscała de utiłità-piante che se conete a 10-35 kV.
Sołare- e vento-più-stocajo
Cołegamento MV prefabricà insieme a ła generasion rinnovabiłe, che ła sbasa el laoro ełètrico in cantier.
Regołasion deła frecuénsa e servisi adisionałi
Risposta de potensa ativa-vełoce e controło de potensa reativa-dove che el còdexe deła rete e el marcà i permete.
Ricostrusion deła bataria e espansion deła capasità
El controło a liveło de cluster- el se adata a ałe adision in faxe e a ła sostitusion in stadio de cluster de baterie inveciae.
FAQ
D: El trasformador MV el xe conpreso nel PCS-Boost Container?
A: Sì. El trasformatore step-up - seco-tipo o a ojo-immerso - el fa parte del bloco standard, insieme ai modułi PCS a corda, el quadro elettrico LV, el interruttore MV, ła protesion e i comandi.
D: Quanti grupi de batèrie pol esar cołegai?
R: 20 cluster suła configurasión de 4,3 MW e 24 suła configurasión de 5 MW, ogni input el ga dato fin a 241 A su na finestra da 1000-1500 V DC.
D: Łe baterie nove e quełe che ghe xe stà łe pol funsionar insieme?
R: L’architetura string ła gestise i cluster in modo indipendente, che ła suporta l’uxo misto de baterie e cluster nove e esistenti in diversi stati de sałute, entro i limiti de tension e corente indicài. I particołari i ga da esar confermài pa ogni sistema de bataria.
D: El suporta l'operasion de formasion de grìglia-?
R: VSG, black start e regołasion deła frecuénsa primaria i xe suportài. Se ła formasion - ła xe ativà el dipende dała stratexia de controło del progeto e dal còdexe deła grìja locałe.
D: Se pol personalixar ła tension deła rete e el tipo de trasformator?
R: L’usida ła xe configuràbiłe da 10 kV a 35 kV, e el trasformador de ixołamento el pol esar de tipo seco- o in ojo-immerso a seconda dełe preferense e dełe regołamentasion del sito.
D: Cossa serve pa dimensionar un’unità?
R: De sołito: MW e MWh richiesti, tension deła bataria e numero de cluster, tension e frecuénsa deła rete, preferensa del trasformatore, qualsiasi requisito de formasion deła rete e el programa de consegna.
Ciapa na proposta de dimensionamento pa el vostro progeto
Condividi el MW/MWh del progeto, ła configurasion deła bataria e ła tension deła rete, e podemo far corispóndar na configurasión de 4,3 MW o 5 MW PCS-Boost Container e fornir un schema de riga e un fojo de dati.
